離心風機的結構

  在風機的各類產品中，離心通風機的結構是比較簡單的，制造也比較方便。根據離心通風機的機號大小和用途的不同，其結構形式也有繁簡之異。

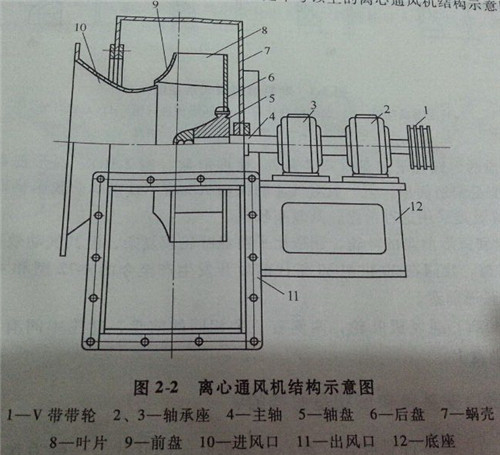

  一般，6號以下的離心通風機的結構最簡單，葉輪安裝在電動機軸上。最繁華的是鍋爐和煤礦用雙吸或單吸大型通風機。如圖所示：

  風機由葉輪、機殼、傳動部件、支撐部件組成。

  葉輪由軸盤、后盤、前盤和葉片組成。葉輪和主軸組成一起稱為轉子。

  機殼由蝸殼、進風口和出風口組成。

  傳動部件由主軸、軸承和帶輪組成。有些風機則采用聯(lián)軸器連接傳動。

  支撐部件由軸承座和底座組成。

  進風口、葉輪、蝸殼、出風口均為通風機的通流部件，即是通風機吸人和輸送氣體的部件。
